ELK简介
ELK日志系统相信大家都不陌生了,如果你的系统是集群有多个实例,那么去后台看日志肯定不方便,因为前台访问时随机路由到后台app的,所以需要一个聚合的日志查询系统。ELK就是一个不错的选择。
ELK简单说的是:Elasticsearch + Logstash + Kibana。Logstash用于分析日志,获取想要的日志格式;Elasticsearch用于给日志创建索引;Kibana用于展现日志。
这里我们还要增加一个采集软件:FileBeat,用于采集各app的日志。

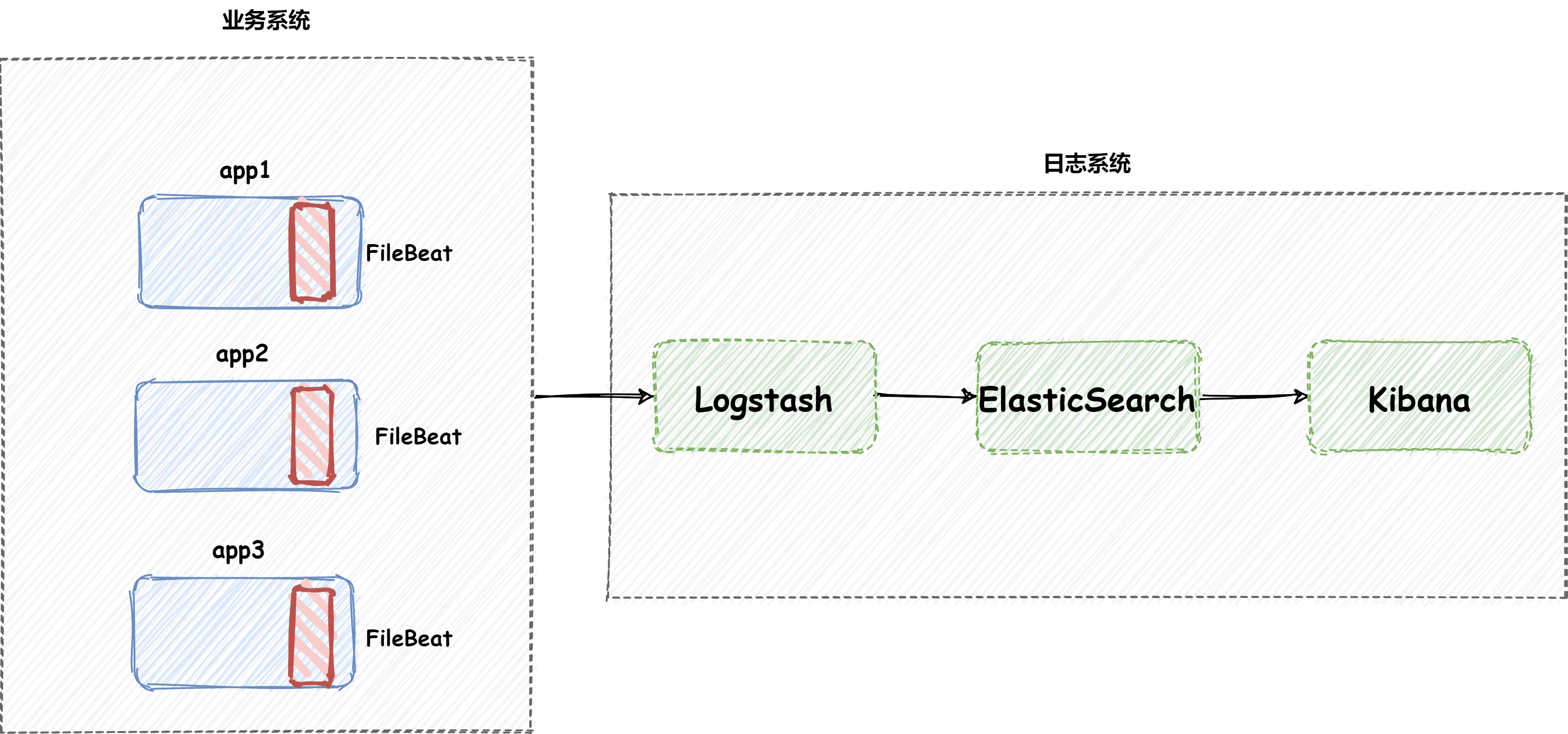

系统架构图如下:
ELK配置
安装ELK的环境需要安装JDK,这里我会说一些简单的配置,详细地安装大家可以自行上网搜索。有兴趣的童鞋可以看看这篇文章:
https://blog.51cto.com/54dev/2570811?source=dra
当我们解压了Logstash软件后,我们需要修改startup.options文件配置:
cd logstash/config/startup.options
LS_HOME=/home/elk/support/logstash LS_SETTINGS_DIR="${LS_HOME}/config" LS_OPTS="--path.settings ${LS_SETTINGS_DIR}" LS_JAVA_OPTS="" LS_PIDFILE=${LS_HOME}/logs/logstash.pid LS_USER=elk LS_GROUP=elk LS_GC_LOG_FILE=${LS_HOME}/logs/logstash-gc.log
我们还要给Logstash配置beats的端口,还有es的ip地址:
cd logstash/config/logstash-aicrm-with-filebeat.yml
input { beats { port => 5044 } } output { elasticsearch { hosts => "192.168.205.129:9200" index => "aicrm-app-node" } }
对于Filebeat,我们需要配置日志格式以及Logstash的地址:
cd filebeat/filebeat.yml
filebeat: prospectors: - paths: - /home/elk/logs/xxx*.log type: log mutiline.pattern: '^\[' mutiline.negate: true mutiline.match: after output: logstash: hosts: ["192.168.205.129:5044"]
最后我们在Kibana里面配置es的地址:
cd kibana/config/kibana.yml
... 7 server.host: "0.0.0.0" 8 ... 21 elasticsearch.url: "http://192.168.205.129:9200"; 22
配置好后,启动ELK
启动顺序为:elasticsearch ➡ logstash ➡ filebeat ➡ kibana

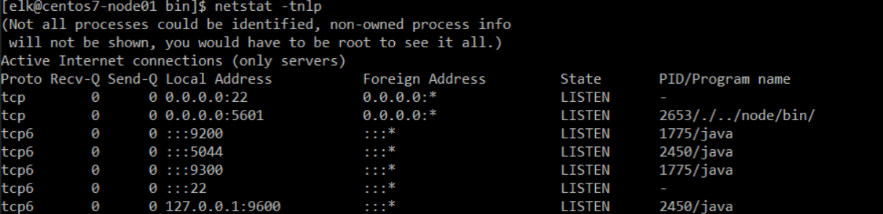

启动后的进程:

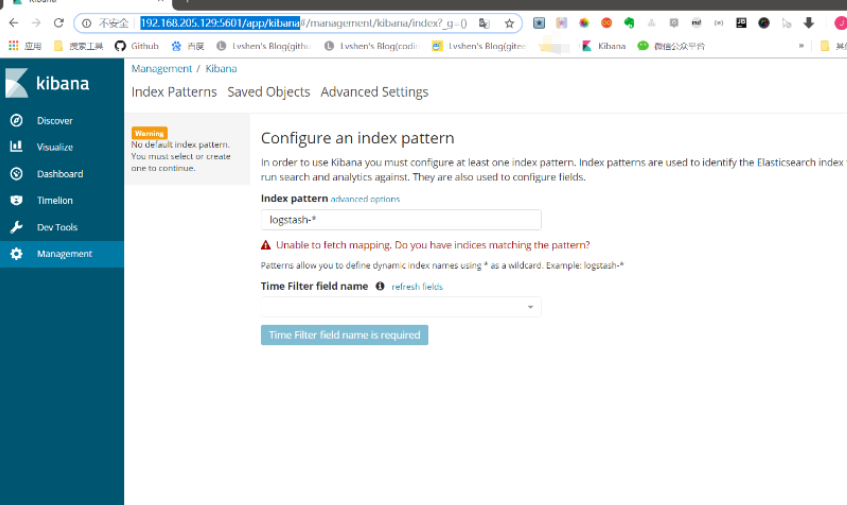

我们浏览器端方问:
http://192.168.205.129:5601/app/kibana

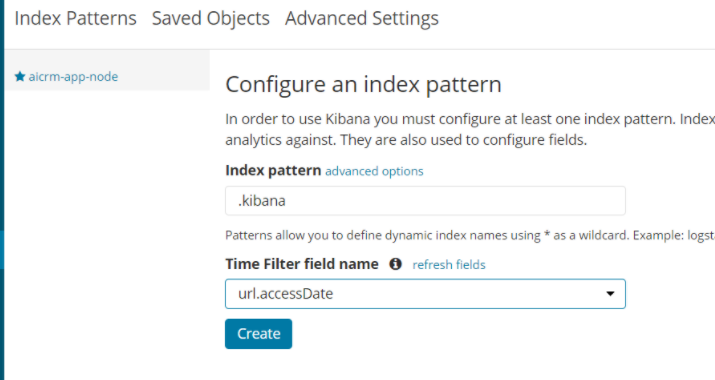

这里我们需要创建ES索引

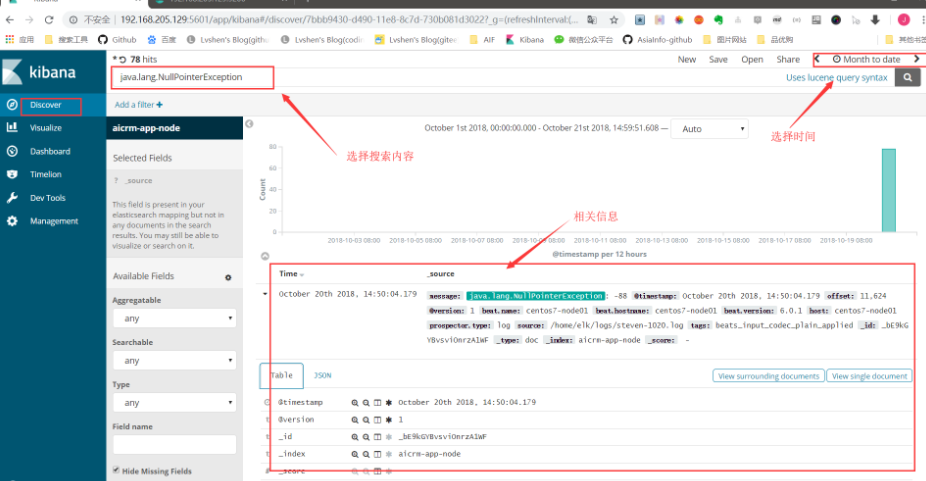

之后我们就可以搜索日志了:
关于日志解析
根据业务情况,会出现ELK解析多种格式的日志需求,这时需要在Logstash的配置文件中配置grok规则解析日志文件,grok解析建议使用在线工具测试。
在线Grok解析工具地址:https://grokdebug.herokuapp.com/?#
注意,这个解析地址需要FQ才能访问。
解析样例:
在线测试样例:

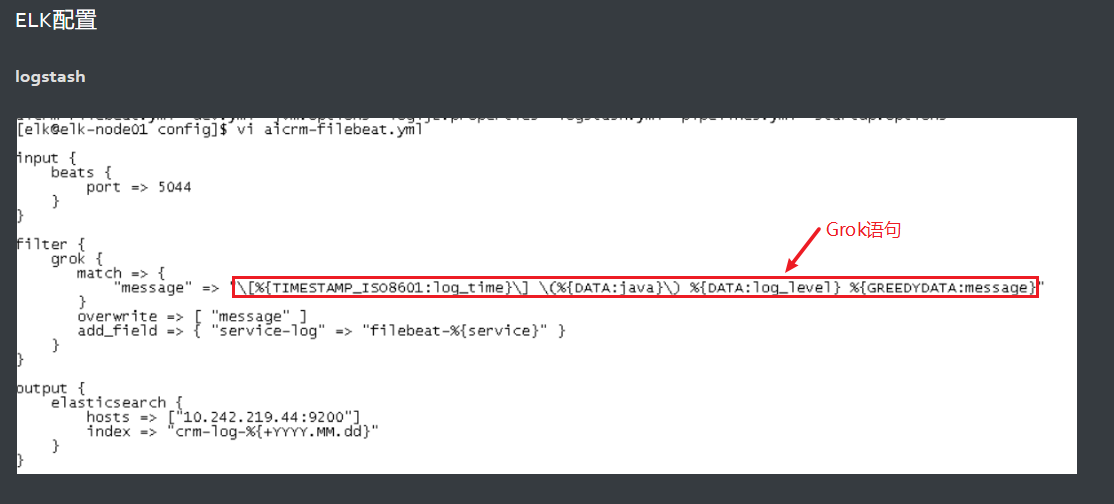

Grok的语句需要写在ELK的Logstash中的配置文件中,如下图:
异常日志
2018-11-09 23:01:18.766 [ERROR] com.xxx.rpc.server.handler.ServerHandler - 调用com.xxx.search.server.SearchServer.search时发生错误! java.lang.reflect.InvocationTargetException at sun.reflect.GeneratedMethodAccessor6.invoke(Unknown Source) at sun.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:25) at java.lang.reflect.Method.invoke(Method.java:597)
grok解析
%{TIMESTAMP_ISO8601:log_time} [%{DATA:log_level}] %{GREEDYDATA:message}
解析结果
{ "log_time": [ [ "2018-11-09 23:01:18.766" ] ], "YEAR": [ [ "2018" ] ], "MONTHNUM": [ [ "11" ] ], "MONTHDAY": [ [ "09" ] ], "HOUR": [ [ "23", null ] ], "MINUTE": [ [ "01", null ] ], "SECOND": [ [ "18.766" ] ], "ISO8601_TIMEZONE": [ [ null ] ], "log_level": [ [ "ERROR" ] ], "message": [ [ " com.xxx.rpc.server.handler.ServerHandler - 调用com.xxx.search.server.SearchServer.search时发生错误!" ] ]
我们再来解析如下日志:
<operation_in>请求报文:service_name接口名,sysfunc_id功能号,operator_id 操作员id,organ_id 机构号,request_seq 请求流水 2018-11-12 15:03:41.388 639211542011357848 [DEBUG] com.base.core.aop.http.HttpClient.send(HttpClient.java:128) - reqid:b7fb8f90ddeb11e83d622c02b34132f7;AOP 发送信息: <?xml version="1.0" encoding="GBK"?><operation_in<service_name>BSM_SaleSystemLogin</service_name> <sysfunc_id>91008027</sysfunc_id><request_type>1002</request_type><verify_code>304147201506190000000040</verify_code><operator_id>9991445</operator_id> <organ_id>9999997</organ_id><request_time>20181112150341</request_time><request_seq>154200622111</request_seq><request_source>304147</request_source><request_target></request_target><msg_version>0100</msg_version><cont_version>0100</cont_version><access_token></access_token><content><request><msisdn>13xx6945211</msisdn><password>871221</password><portal_id>101704</portal_id><login_type>34</login_type><machine_mac>0000</machine_mac><machine_ip>120.33.xxx.198, 10.46.xxx.182, </machine_ip><machine_cpu></machine_cpu><machine_system_ver>12.0.1</machine_system_ver><machine_totalmemory></machine_totalmemory><machine_usablememory></machine_usablememory><machine_ie_ver></machine_ie_ver></request></content></operation_in> <operation_out> <operation_out><service_name>BSM_SaleSystemLogin</service_name><request_type>1002</request_type><sysfunc_id>91008027</sysfunc_id> <request_seq>15xxx0622111</request_seq><response_time>20181112150342</response_time><response_seq>471860579309</response_seq><request_source>304147</request_source><response><resp_type>0</resp_type><resp_code>0000</resp_code><resp_desc/></response><content><response><base_info><verifycode>173616671275425657328820</verifycode><operator_id>132394</operator_id><row><msisdn>13xxx945211</msisdn><role_id>6100004</role_id><owning_mode>1</owning_mode><status>1</status><inure_time>20170623145448</inure_time><expire_time>30000101000000</expire_time><request_source>0</request_source><modify_time>20170623145448</modify_time><modify_operator_id>4020205</modify_operator_id><modify_content>创建手机号码与角色对应关系
我们将此段日志在Grok网站进行解析,获得grok语句:
%{TIMESTAMP_ISO8601:log_time} %{DATA:serial_number} [%{DATA:log_level}] %{GREEDYDATA:message}<service_name>%{DATA:service_name}</service_name> <sysfunc_id>%{DATA:sysfunc_id}</sysfunc_id><request_type>%{DATA:other}</operator_id><organ_id>%{DATA:organ_id}</organ_id><request_time>%{DATA:request_time}</request_time><request_seq>%{DATA:request_seq}</request_seq><request_source>%{DATA:other}<operation_out>
解析结果如下:
{ "log_time": [ [ "2018-11-12 15:03:41.388" ] ], "YEAR": [ [ "2018" ] ], "MONTHNUM": [ [ "11" ] ], "MONTHDAY": [ [ "12" ] ], "HOUR": [ [ "15", null ] ], "MINUTE": [ [ "03", null ] ], "SECOND": [ [ "41.388" ] ], "ISO8601_TIMEZONE": [ [ null ] ], "serial_number": [ [ "639211542011357848 " ] ], "log_level": [ [ "DEBUG" ] ], "message": [ [ " com.base.core.aop.http.HttpClient.send(HttpClient.java:128) - reqid:b7fb8f90ddeb11e83d622c02b34132f7;AOP 发送信息: <?xml version="1.0" encoding="GBK"?> <operation_in" ] ], "service_name": [ [ "BSM_SaleSystemLogin" ] ], "sysfunc_id": [ [ "91008027" ] ], "other": [ [ "1002</request_type><verify_code>304147201506190000000040</verify_code><operator_id>9991445", "304147</request_source><request_target></request_target><msg_version>0100</msg_version><cont_version>0100</cont_version><access_token></access_token><content><request><msisdn>13xxx945211</msisdn><password>871221</password><portal_id>101704</portal_id><login_type>34</login_type><machine_mac>0000</machine_mac><machine_ip>120.33.xxx.198, 10.46.xxx.182, </machine_ip><machine_cpu></machine_cpu><machine_system_ver>12.0.1</machine_system_ver><machine_totalmemory></machine_totalmemory><machine_usablememory></machine_usablememory><machine_ie_ver></machine_ie_ver></request></content></operation_in>" ] ], "organ_id": [ [ "9999997" ] ], "request_time": [ [ "20181112150341" ] ], "request_seq": [ [ "154xxx622111" ] ] }
我们再来解析一条niginx的日志:
2018/11/01 23:30:39 [error] 15105#0: *397937824 connect() failed (111: Connection refused) while connecting to upstream, client: 10.48.xxx.3, server: 127.0.0.1, request: "POST /o2o_usercenter_svc/xxx/sysUserInfoService?req_sid=1612e430ddeb11e83d622c02b34132f7&syslogid=null HTTP/1.1", upstream: "http://127.0.0.1:xxx/o2o_usercenter_svc/remote/sysUserInfoService?req_sid=1612e430ddeb11e83d622c02b34132f7&syslogid=null", host: "10.46.xxx.155:xxx"
解析语句:
(?%{YEAR}[./-]%{MONTHNUM}[./-]%{MONTHDAY}[- ]%{TIME}) [%{LOGLEVEL:severity}] %{POSINT:pid}#%{NUMBER}: %{GREEDYDATA:errormessage}(?:, client: (?<remote_addr>%{IP}|%{HOSTNAME}))(?:, server: %{IPORHOST:server}?)(?:, request: %{QS:request})?(?:, upstream: (?\”%{URI}\”|%{QS}))?(?:, host: %{QS:request_host})?(?:, referrer: \”%{URI:referrer}\”)?
解析结果如下:
{ "timestamp": [ [ "2018/11/01 23:30:39" ] ], "YEAR": [ [ "2018" ] ], "MONTHNUM": [ [ "11" ] ], "MONTHDAY": [ [ "01" ] ], "TIME": [ [ "23:30:39" ] ], "HOUR": [ [ "23" ] ], "MINUTE": [ [ "30" ] ], "SECOND": [ [ "39" ] ], "severity": [ [ "error" ] ], "pid": [ [ "15105" ] ], "NUMBER": [ [ "0" ] ], "BASE10NUM": [ [ "0" ] ], "errormessage": [ [ "*397937824 connect() failed (111: Connection refused) while connecting to upstream" ] ], "remote_addr": [ [ "10.48.xxx.3" ] ], "IP": [ [ "10.48.xxx.3", null, null, null ] ], "IPV6": [ [ null, null, null, null ] ], "IPV4": [ [ "10.48.xxx.3", null, null, null ] ], "HOSTNAME": [ [ null, "127.0.0.1", "127.0.0.1", null ] ], "server": [ [ "127.0.0.1" ] ], ... }

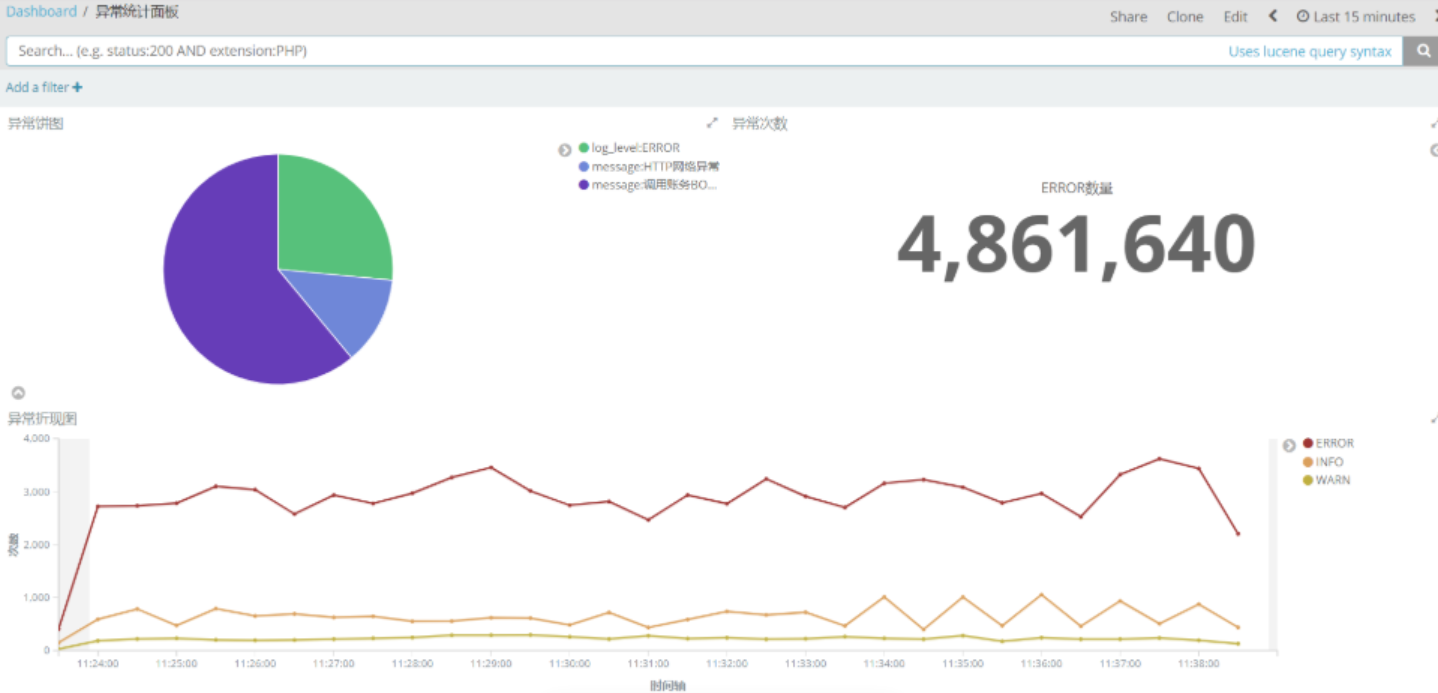

Kibana图表面板
上图中,我们可以在Kibana上面配置一些监控面板。比如配置异常日志监控。
关于ELK监控面板配置,有兴趣的童鞋可以看看这篇文章:
