写在前面的话

你有没有想过这样一个问题：我们的数据在MySQL中是如何存放的？它是以什么样的组织方式存放在我们磁盘中的？

我们知道，数据是存放在表里面的，在表里面是一行一行存在的。那么这一行一行的数据怎么样在磁盘中存放的呢？表又是如何在磁盘上存放的？读完下面的文章，你就会对这个问题整体的认识。

InnoDB的存储结构

数据是放在表空间tablesapce中的，而表空间是段segment组成的，段又是由区extent组成的，区又是由页page组成的。page里面放的就是一行一行的数据。这样就组成了MySQL中innodb的存储结构。如下图所示：

MySQL底层的存储结构

Tablespace

tablespace就是我们平时所说的表空间。它是一个物理概念，对应到磁盘上，就是一个个数据文件。例如在我的MySQL的安装目录下面有一个名称为feng的数据库，该数据库下的表空间如下所示：

root@test:/var/lib/mysql/feng# pwd /var/lib/mysql/feng	--------------------->这是我的数据库目录，数据名称为：feng root@test:/var/lib/mysql/feng# ls -lstr total 1464   4 -rw-r----- 1 mysql mysql     67 Dec  6 14:24 db.opt  12 -rw-r----- 1 mysql mysql   8674 Dec 24 10:51 t_innodb.frm # 表结构定义文件  96 -rw-r----- 1 mysql mysql  98304 Dec 24 10:54 t_innodb.ibd # 表空间文件，里面存放数据和索引  12 -rw-r----- 1 mysql mysql   8674 Dec 24 10:51 t_myisam.frm # 表结构定义文件   4 -rw-r----- 1 mysql mysql   2048 Dec 24 10:54 t_myisam.MYI # 表索引文件   4 -rw-r----- 1 mysql mysql    168 Dec 24 10:54 t_myisam.MYD # 表空间文件，里面存数据 root@test:/var/lib/mysql/feng#

从上面我们可以看出innodb存储引擎的表空间和myisam存储引擎的表空间，有一点不一样：innodb存储引擎的表空间对应的数据文件和索引是放在一个文件中的，而myisam存储引擎的表对应的数据文件和索引文件是两个分开的数据文件，这也是innodb表又称为IOT，索引组织表的一个原因，它的数据和索引是存放在一个数据文件中的。

这里对应的一个个数据文件.ibd和.MYD结尾的文件就是一个个表空间。我们可以看出这里面是一个表对应一个表空间。不同的表他们的表空间是分开的。并不像Oracle那样多个表共享一个表空间数据文件。其实在MySQL中也有和Oracle类似的存储方式，多个表共享一个表空间文件。这个是通参数innodb_file_per_table来控制的。

如下是查看MySQL中当前表空间文件是否独立的方式，这个参数是从MySQL5.6之后的版本才支持的，在5.6之前的版本中，是不支持独立表空间设置的，和Oracle一样多个表共享一个表空间数据文件。

mysql> show variables like 'innodb_file_per_table'; /* 当该参数为ON时，表示每一个表单独一个表空间文件；如果为OFF，表示多个表共享一个表空间文件。 */ +-----------------------+-------+ | Variable_name         | Value | +-----------------------+-------+ | innodb_file_per_table | ON    | +-----------------------+-------+ 1 row in set (0.07 sec)  mysql>

常见的表空间

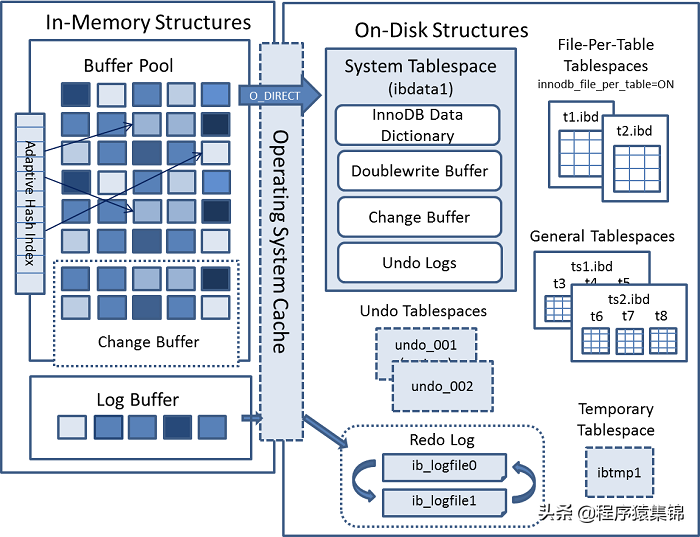

我们经常遇到的表空间可以参考MySQLInnodb存储引擎的存储架构图：

MySQL底层的存储结构


从图中我们可以看到我们经常遇到的表空间有如下几类：

System Tablespace：系统表空间，对应到磁盘上面的数据文件就是/var/lib/mysql/ibdata1，如下：

root@test:/var/lib/mysql# ls -lstr ibdata* 77824 -rw-r----- 1 mysql mysql 79691776 Dec 28 14:32 ibdata1 root@test:/var/lib/mysql#

Undo Tablespace：回滚表空间，默认这个空间是和系统表空间共用一个表空间的，它不会单独存在，和ibdata1系统表空间文件存在一起。但是在MySQL5.6版本以后，支持单独配置回滚表空间了。可以为其单独配置，使用参数innodb_undo_tablespaces来配置使用几个回滚表空间。如果安装MySQL的时候没有配置回滚表空间，那么查询的结果如下：

mysql> show variables like '%undo%'; +--------------------------+------------+ | Variable_name            | Value      | +--------------------------+------------+ | innodb_max_undo_log_size | 1073741824 | | innodb_undo_directory    | ./         | | innodb_undo_log_truncate | OFF        | | innodb_undo_logs         | 128        | | innodb_undo_tablespaces  | 0          | +--------------------------+------------+ 5 rows in set (0.02 sec) 从提升MySQL性能的角度上来看，为了减少磁盘I/O的竞争，所以建议把回滚表空间和系统表空间分开存放，不让回滚表空间和系统表空间共用同一个数据表空间文件：ibdata1，可以使用参数innodb_undo_tablespaces参数配置回滚表空间的数据文件的数目。配置参数在/etc/mysql/my.cnf配置文件中如下：[mysqld] # 回滚表空间的配置 innodb_max_undo_log_size = 100M innodb_undo_log_truncate = ON innodb_undo_logs = 128 innodb_undo_tablespaces = 4 配置后的结果在MySQL的命令行中查看如下：mysql> show variables like '%undo%'; +--------------------------+-----------+ | Variable_name | Value | +--------------------------+-----------+ | innodb_max_undo_log_size | 104857600 | | innodb_undo_directory | ./ | | innodb_undo_log_truncate | ON | | innodb_undo_logs | 128 | | innodb_undo_tablespaces | 4 | +--------------------------+-----------+ 5 rows in set (0.01 sec) 配置后可以查看到对应的回滚表空间的数据文件已经存在/var/lib/mysql/undo*，如下所示：root@test:/var/lib/mysql# ls -lstr undo* 10240 -rw-r----- 1 mysql mysql 10485760 Dec 28 15:45 undo002 10240 -rw-r----- 1 mysql mysql 10485760 Dec 28 15:45 undo001 10240 -rw-r----- 1 mysql mysql 10485760 Dec 28 15:45 undo004 10240 -rw-r----- 1 mysql mysql 10485760 Dec 28 15:45 undo003 root@test:/var/lib/mysql# 更多关于回滚表空间的问题参考：https://dev.mysql.com/doc/refman/5.7/en/innodb-undo-tablespaces.html

从提升MySQL性能的角度上来看，为了减少磁盘I/O的竞争，所以建议把回滚表空间和系统表空间分开存放，不让回滚表空间和系统表空间共用同一个数据表空间文件：ibdata1，可以使用参数innodb_undo_tablespaces参数配置回滚表空间的数据文件的数目。配置参数在/etc/mysql/my.cnf配置文件中如下：

[mysqld] # 回滚表空间的配置 innodb_max_undo_log_size = 100M innodb_undo_log_truncate = ON innodb_undo_logs = 128 innodb_undo_tablespaces = 4

配置后的结果在MySQL的命令行中查看如下：

mysql> show variables like '%undo%'; +--------------------------+-----------+ | Variable_name            | Value     | +--------------------------+-----------+ | innodb_max_undo_log_size | 104857600 | | innodb_undo_directory    | ./        | | innodb_undo_log_truncate | ON        | | innodb_undo_logs         | 128       | | innodb_undo_tablespaces  | 4         | +--------------------------+-----------+ 5 rows in set (0.01 sec)

配置后可以查看到对应的回滚表空间的数据文件已经存在/var/lib/mysql/undo*，如下所示：

root@test:/var/lib/mysql# ls -lstr undo* 10240 -rw-r----- 1 mysql mysql 10485760 Dec 28 15:45 undo002 10240 -rw-r----- 1 mysql mysql 10485760 Dec 28 15:45 undo001 10240 -rw-r----- 1 mysql mysql 10485760 Dec 28 15:45 undo004 10240 -rw-r----- 1 mysql mysql 10485760 Dec 28 15:45 undo003 root@test:/var/lib/mysql#

更多关于回滚表空间的问题参考：https://dev.mysql.com/doc/refman/5.7/en/innodb-undo-tablespaces.html

Redo Log Tablespace：日志表空间，对应到磁盘上面的数据文件就是/var/lib/mysql/ib_logfile*，如下：

root@test:/var/lib/mysql# ls -lstr ib_logfile* 49152 -rw-r----- 1 mysql mysql 50331648 Dec  6 14:15 ib_logfile1 49152 -rw-r----- 1 mysql mysql 50331648 Dec 28 14:32 ib_logfile0 root@test:/var/lib/mysql#

Temporary Tablespace：临时表空间，对应到磁盘上面的数据文件就是/var/lib/mysql/ibtmp1，如下：

root@test:/var/lib/mysql# ls -lstr ibtmp* 12288 -rw-r----- 1 mysql mysql 12582912 Dec 28 14:32 ibtmp1 root@test:/var/lib/mysql#

General Tablespace：一般表空间，就是平时我们用于存储自己业务表中的数据用的表空间文件。这里需要注意的是目前很少使用这种以便的表空间了，因为它是多张表共用一个数据表空间文件，如果数据量比较大的情况下经导致这个表空间数据文件会很大，导致备份、迁移、恢复等动作都很困难。尤其是当其中某一个表的数据损坏而引起所有的表数据都不可访问的情况。所以，推荐使用下面的独立表空间文件。
File-Pre-Table Tablespace：它和上的General Tablespace的功能一样，就是用来存储我们的业务数据的表空间。但是它和上面的General Tablespace有一点不同，顾名思义，它是每一个表对应一个数据表空间文件，这样可以提高数据文件并发时的磁盘I/O，同时可以避免因为数据表被损坏导致的所有数据表都不可用的情况。在恢复的时候，备份的时候，都很方便。该功能开启的参数为：innodb_file_per_table=on。这也是目前MySQL5.7版本中默认的参数值。

Segment

段（Segment）由一个或多个区组成，区在文件系统是一个连续分配的空间（在 InnoDB 中是连续的 64 个页），不过在段中不要求区与区之间是相邻的。段是数据库中的分配单位，不同类型的数据库对象以不同的段形式存在。

Table表和Segment段之间的关系如下：

表是逻辑概念，段是物理存储概念。
一张普通的表，对应一个段。
一张表也可以有多个段，比如分区表，一个分区一个段。
多张表也可以共享一个段，比如簇表，多个簇表共享一个段。
通常情况下，创建一个表会创建一个段，但是：表的创建，并不意味着一定会创建一个段，比如临时表的创建就不会创建段。
建立其他的数据库对象也会创建段，比如：视图、索引对应着视图段、索引段。

Extent

在 InnoDB 存储引擎中，一个区块分配 64 个连续的页。因为 InnoDB 中的页大小默认是 16KB，所以一个区的大小是 64*16KB=1MB。在任何情况下每个区大小都为1MB，为了保证页的连续性，InnoDB存储引擎每次从磁盘一次申请4-5个区。默认情况下，InnoDB存储引擎的页大小为16KB，即一个区中有64个连续的页。

Page

Page页是InnoDB存储引擎磁盘管理的最小单位，每个页默认16KB：16384Byte = 16KB，可以使用如下命令在MySQL中进行查看。

mysql> show variables like 'innodb_page_size'; +------------------+-------+ | Variable_name    | Value | +------------------+-------+ | innodb_page_size | 16384 | +------------------+-------+ 1 row in set (0.02 sec)

在MySQL5.6之前的版本，这个参数是不支持动态修改的，如果想要修改，只能自己修改源码编辑才可以。

而在5.6版本之后，参数innodb_page_size已经支持动态的配置，支持4KB、8KB、16KB(默认值)、32KB、64KB。但是这个配置也仅仅是在数据库安装好之后初始化之前自行配置，当有数据已经存在之后，这个参数是不能修改的。除非把数据通过mysqldump导出来，重新初始化一个新的数据库环境，然后修改参数之后，把导出来的数据再次再导入进去。

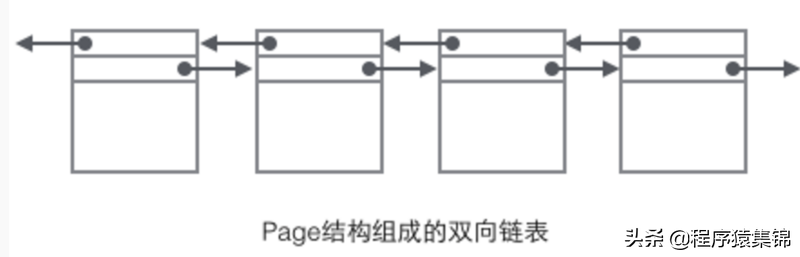

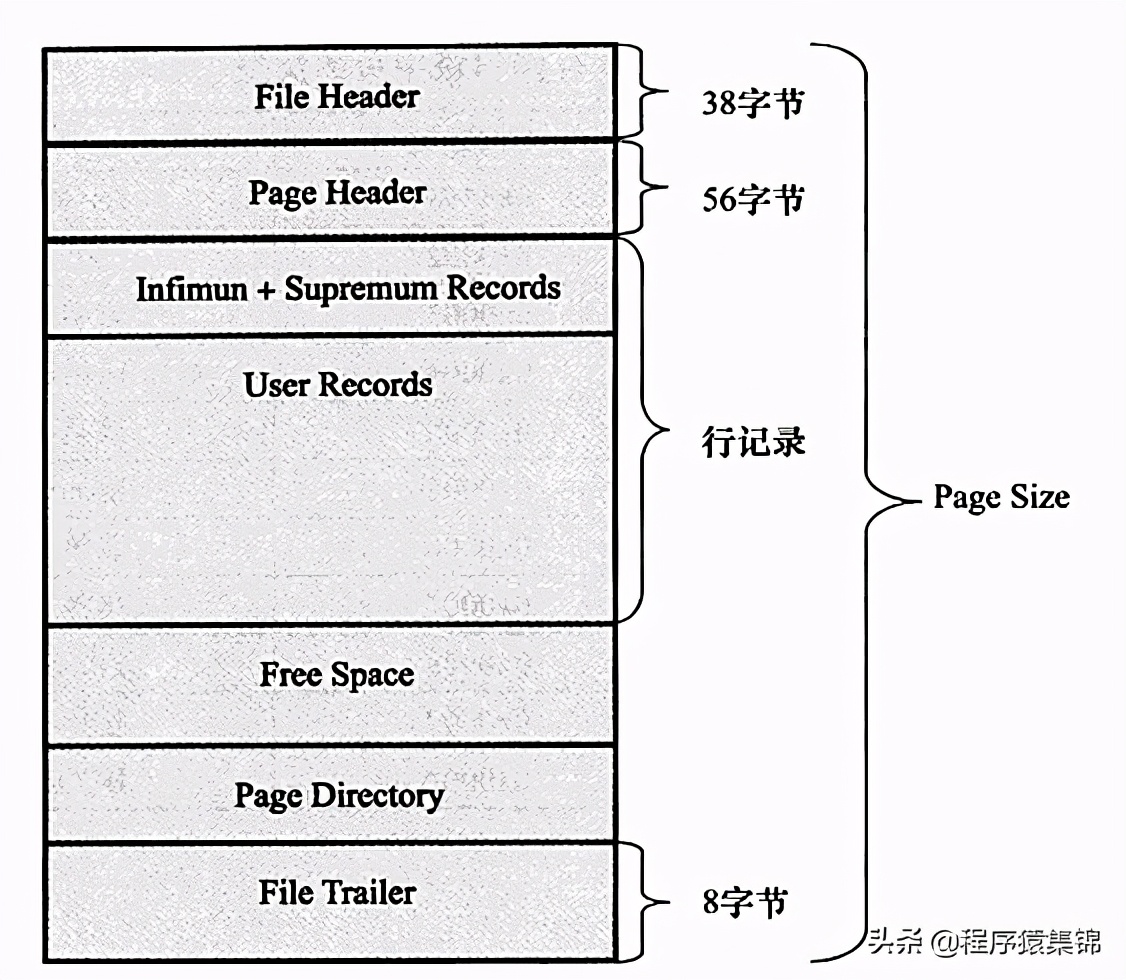

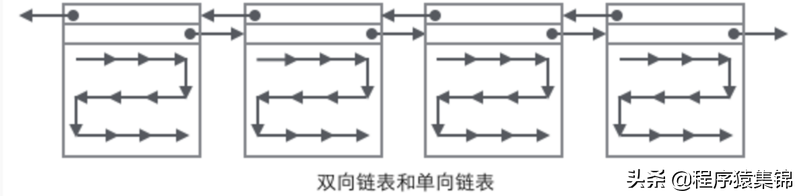

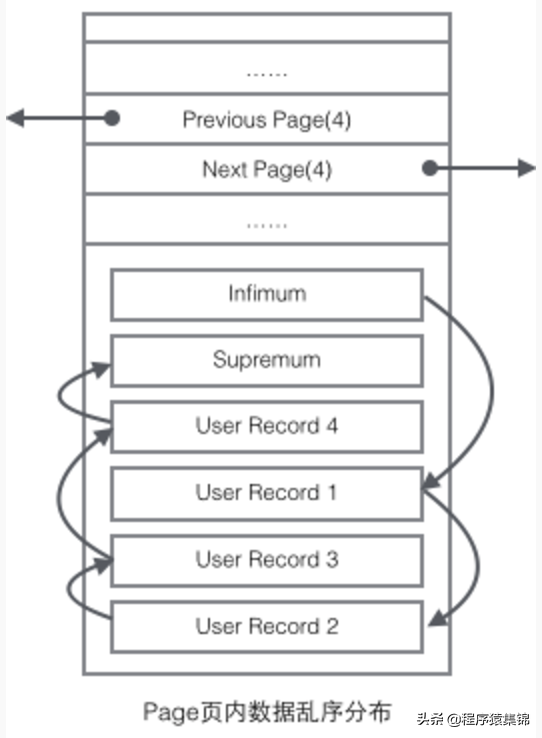

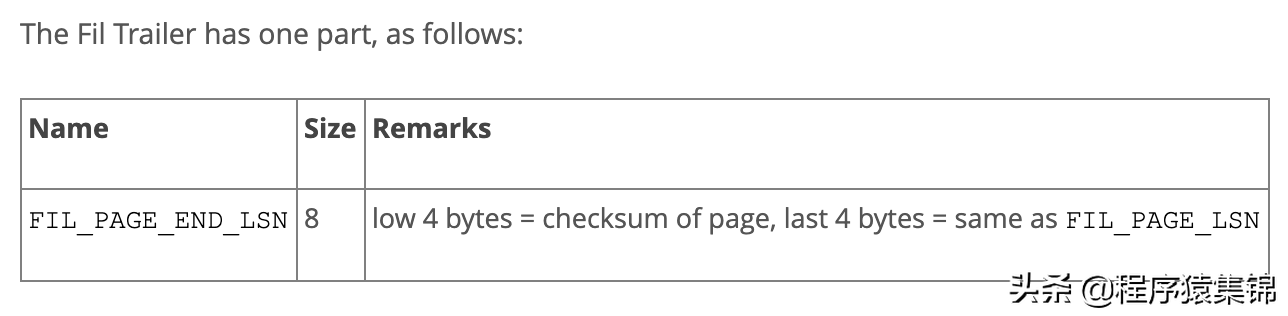

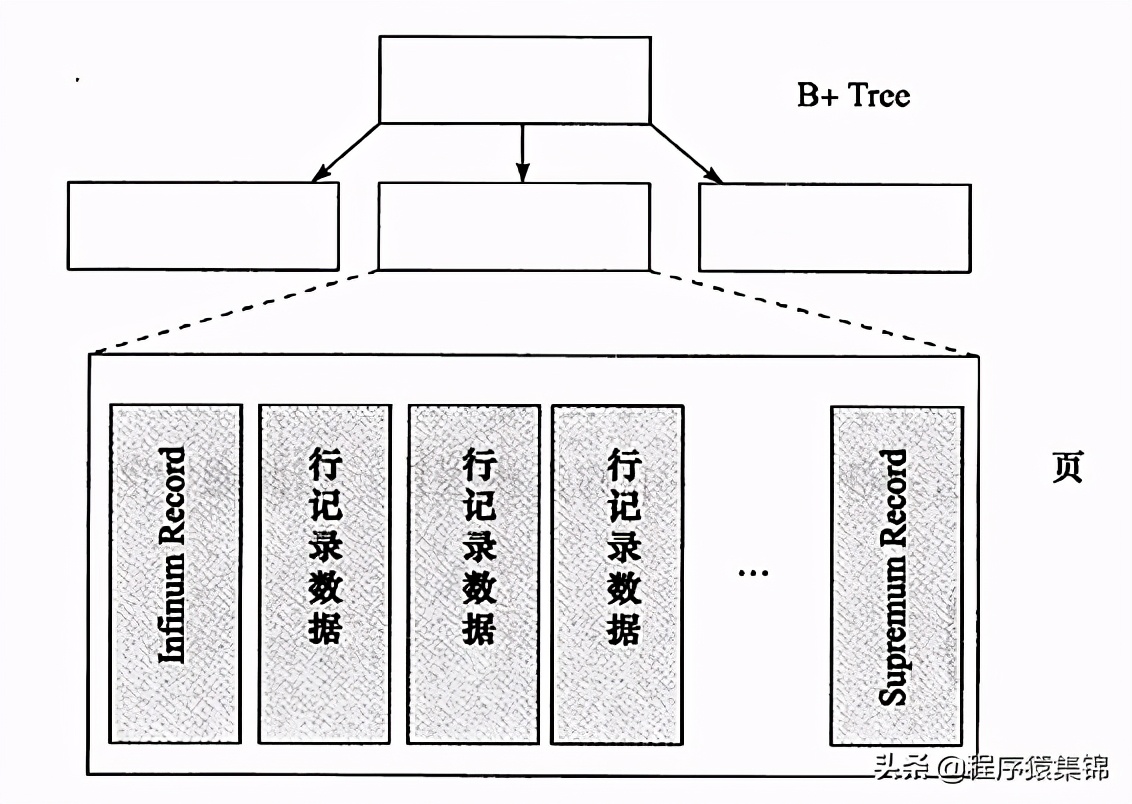

page页再细粒度的划分，可以分为如下几种结构：

MySQL底层的存储结构
