深入剖析 RSA 密钥原理及实践

一、前言

在经历了人生的很多至暗时刻后,你读到了这篇文章,你会后悔甚至愤怒:为什么你没有早点写出这篇文章?!

你的至暗时刻包括:

1.你所在的项目需要对接银行,对方需要你提供一个加密证书。你手上只有一个六级英语证书,不确定这个是否满足对方需求。由于你迟迟无法提供正确的证书,项目因此延期,加薪计划泡汤,月供断了,女朋友分手了,你感觉人生完了。

2. 你老骥伏枥 2 个月,终于搞懂了.crt 格式证书。加入到新项目,项目在进行证书托管改造。哈哈,这题我会,就是把证书文件上传到托管系统。你对项目组成员大喝一声,放开那些证书,让我来!挤进去一看,是陈年老项目了,根本没有证书,当时使用是公钥和私钥,如何公钥和私钥变成证书⋯⋯由于你迟迟无法提供正确的证书,项目因此延期,加薪计划泡汤,月供断了,女朋友分手了,你感觉人生完了。

3. 你卧薪尝胆 3 个月,摸清楚了 SSL 证书的来龙去脉。踌躇满志加入到新项目,你向项目经理痛陈血泪史,经此一役,你已经成长为安全证书方面的专家。项目经理喜出望外,正好项目在进行数据安全改造,数据库需要启用 SSL,来得正是时候,不着急,明天下班前提供几个密钥文件就行。越明日,下班前半小时,你缓缓走向项目经理,“你要的货到了”,便排出三个证书,这个是 key 文件,这个是公钥文件,这个是证书文件。项目经理点点头又摇摇头,我要的是JKS 文件呀。你说,明天提供。越明日,下班前的半个小时,你把 JKS 格式文件交给项目经理,项目经理点点头又摇摇头,密码呢?没有密码怎么行?由于你迟迟无法提供正确的证书,项目因此延期,加薪计划泡汤,月供断了,女朋友分手了,你感觉人生完了。

本文将从以下几部分来揭示 RSA 密钥文件的鲜为人知的秘密:

  • RSA 算法数学基础
  • RSA秘钥体系六层模型
  • RSA 工具使用
  • RSA密钥使用场景
  • 注:虽然密钥与证书严格意义上并不等同,但为了表述方便,没有特殊指定的话,本文中的密钥一词涵盖了公钥,私钥,证书等概念。

    二、RSA 算法数学基础

    RSA 算法是基于数论的,RSA算法的复杂性的基础在于一个大数的素数分解是NP难题,非常难破解。RSA 算法相关的数学概念:

    深入剖析 RSA 密钥原理及实践

    对于任意一个数 x,可以计算出 y:

    深入剖析 RSA 密钥原理及实践

    通过 y,可以计算出 x:

    深入剖析 RSA 密钥原理及实践

    也就是说,x 通过数对 (m,e) 生成了 y 后,可以通过数对 (m, d) 将 y 还原成 x。

    这里,我们实际上演示了RSA加密解密的数学过程。通过公式 (1),根据 x 计算得出 y 的过程就是加密,通过公式 (2),根据 y 计算得出 x 的过程就是解密。

    在实际应用中,RSA 算法通过公钥进行加密,私钥进行解密,因此数对 (m,e) 就是公钥,(m, d) 就是私钥。

    实际上为了提高私钥解密速度,私钥会保存一些中间结果,例如 p, q, e, 等等。

    所以在实际应用中,可以通过私钥导出公钥。

    三、 RSA秘钥六层模型

    为了方便理解RSA密钥的原理,本人创造性地发明了RSA密钥六层模型概念。每一层定义了自己的职责和边界,层级越低,其表示的内容越倾向于抽象和理论;层级越高,其表示的内容越倾向于实际应用。

    深入剖析 RSA 密钥原理及实践

  • **Data:**数据层,定义了RSA密钥的数学概念(m,e,p,q等)或者参与实体(subject, issuer等)。
  • **Serialization:**序列化层,定义了将复杂数据结构序列化的方法。
  • **Structure:**结构层,定义了不同格式的RSA密钥的数据组织形式。
  • **Text:**文本层,定义了将二进制的密钥转换成文本的方法。
  • **Presentation:**表现层,定义了文本格式密钥的表现形式。
  • **Application:**应用层,定义了RSA密钥使用的各种场景。
  • 下面对每一层进行具体说明。

    3.2 数据层

    从上文可知,秘钥是一个数据结构,每个结构包含了 2 个或更多的成员(公钥包含 m 和 e,私钥包含 m,d,e 以及其他一些中间结果)。为了将这些数据结构保存在文件中,需要定义某种格式对秘钥进行序列化。

    3.3 序列化层

    目前常见的定义数据结构的格式包括 JSON 和 XML 等文本格式。

    比如,理论上我们可以把公钥定义为一个 JSON:

    JSON格式密钥

    {     "m":"15",     "e":"3" }

    或者,也可以把私钥定义为一个 XML:

    <?xml> <key>     <module>15</module>     <e>3</e>     <d>3</d>     <p>3</p>     <q>5</q> <key>

    但是 RSA 发明的时候,这两种格式都还不存在。因此科学家们选择了当时比较流行的语法格式ASN.1。

    3.3.1 ASN.1

    ASN.1 全称是 Abstract Syntax Notation dot one,(抽象语法记号第1版)。数字1被ISO加在ASN的后边,是为了保持ASN的开放性,可以让以后功能更加强大的ASN被命名为ASN.2等,但至今也没有出现。

    ASN.1描述了一种对数据进行表示、编码、传输和解码的数据格式。它提供了一整套正规的格式用于描述对象的结构,而不管语言上如何执行及这些数据的具体指代,也不用去管到底是什么样的应用程序。

    3.3.2 ASN.1 编码规则

    ASN.1的具体语法可以参考维基百科( zh.wikipedia.org/wiki/ASN.1 ),在此只作简要说明。

    ASN.1 数据类型表示是 T-L-V 的形式:头 2 个字节代表数据类型,接下来的 2 个字节代表字节长度,V 代表具体值。常见的基础类型的值包括 Integer, UTF8String, 复合结构包括 SEQUENCE, SET.秘钥和证书都是 SEQUENCE 类型,而 SEQUENCE 的 type 是 0x30,且长度是大于 127 的,因此第2 个字节是 0x82. ASN.1 编码表示的数据是二进制数据,通常通过 BASE64 转化成字符串保存在 pem 文件中,而 0x3082 经过 BASE64 编码后,就是字符串 MI,因此所有 PEM 文件存储的秘钥开始的前两个字符是 MI。

    BER, CER, DER 是 ASN.1 编码规则。其中 DER(Distinguish Encode Rules) 是无歧义编码规则,保证相同的数据结构产生的序列化结果也相同的。

    ASN.1 只是定义了抽象数据的序列化方式,但是具体的编码还需要进一步定义。

    严格来说,ASN.1 还不是一种定义数据的格式,而是一种语法标准,按照这种标准,可以制定各种各样的格式。

    3.4 结构层

    根据秘钥文件用途不同,以下标准定义了不同的结构来对秘钥数据进行 ASN.1 编码。通常而言,不同格式的秘钥暗示了不同的结构。

  • pkcs#1 用于定义 RSA 公钥、私钥结构
  • pkcs#7 用于定义证书链
  • pkcs#8 用于定义任何算法公私钥
  • pkcs#12 用于定义私钥证书
  • X.509 定义公钥证书
  • 这些格式的具体区别比较参见下文3.5.2

    3.5 表现层

    可以看到 ASN.1 及其编码规则(BER, CER, DER)定义的是二进制规则,保存在文件中也是二进制格式。由于当时的电子邮件标准不支持二进制内容的传输,如果秘钥文件通过电子邮件传输,就需要将二进制文件转换成文本文件。这就是 PEM(Privacy-Enhanced Mail, 私密增强邮件)的由来。因此,PEM 文件中保存的秘钥内容是 ASN.1 编码生成的二进制内容,再进行 base64 编码后的文本。

    另外,为了方便用户识别是何种格式,中文件的首尾加上一行表示身份的文本。PEM 文件一般包含三部分:首行标签,BASE64 编码的文本数据,尾行标签。

    -----BEGIN <label>----- <BASE64 ENCODED DATA> -----END <label>-----

    针对不同的格式, 值不一样。

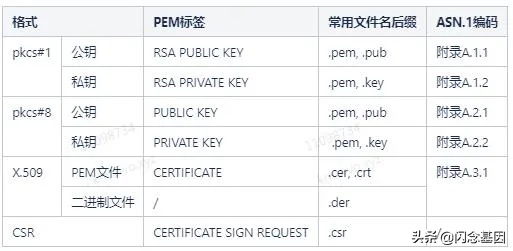

    3.5.2 PEM 文件格式小结

    深入剖析 RSA 密钥原理及实践

    3.6 应用层

    在实际使用中,不仅仅需要使用公私钥对数据进行加解密,还需要根据不同的使用场景,解决密钥的分发、验证等。第5节列举了RSA密钥的一些常见使用场景。

    四、工具

    4.1 openssl

    注意:下面的命令中-RSAPublicKey_in, -RSAPublicKey_out选项需要openssl1.0以上版本支持,如果报错,请检查 openssl 版本。

    4.1.1 创建秘钥文件

    # 生成 pkcs#1 格式2048位的私钥 openssl genrsa -out private.pem 2048   #从私钥中提取 pkcs#8 格式公钥 openssl rsa -in private.pem -out public.pem -pubout   #从私钥中提取 pkcs#1 格式公钥 openssl rsa -in private.pem -out public.pem -RSAPublicKey_out

    4.1.2 秘钥文件格式转换

    #pkcs#1 公钥转换成 pkcs#8 公钥 openssl rsa -in public.pem -out public-pkcs8.pem -RSAPublicKey_in   #pkcs#8 公钥转换成 pkcs#1 公钥 openssl rsa -in public-pkcs8.pem -out public-pkcs1.pem -pubin -RSAPublicKey_out   #pkcs#1 私钥转换成 pkcs#8 私钥 openssl pkcs8 -in private.pem -out private-pkcs8.pem -topk8   #pkcs#8 私钥转换成 pkcs#1 私钥 openssl rsa -in private-pkcs8.pem -out private-pkcs1.pem

    4.1.3 查看秘钥文件信息

    #查看公钥信息 openssl rsa -in public.pem -pubin -text -noout   #查看私钥信息 openssl rsa -in private.pem -text -noout

    4.1.4 证书

    RSA证书

    #从现有私钥创建 CSR 文件 openssl req -key private.pem -out request.csr -new   #从现有 CSR 文件和私钥中创建证书,有效期365天 openssl x509 -req -in request.csr -signkey private.pem -out cert.crt -days 365   #生成全新证书和私钥 openssl req -nodes -newkey rsa:2048 -keyout root.key -out root.crt -x509 -days 365   #通 过 现 有 证 书 和 私 钥 (作 为CA ) 为 其 他 CSR 文 件 签 名 openssl x509 -req -in child.csr -days 365 -CA root.crt -CAkey root.key -set_serial 01 -out child.crt   #查看证书信息 openssl x509 -in child.crt -text -noout     #从证书中提取公钥 openssl x509 -pubkey -noout -in child.crt  > public.pem

    4.1.5 JKS

    #将CA证书转换成JKS格式 keytool -importcert -alias Cacert -file ca.crt  -keystore truststoremysql.jks -storepass password123   #将client.crtclient.key转换成PKCS#12格式 openssl pkcs12 -export -in client.crt -inkey client.key -name "mysqlclient" -passout pass:mypassword -out client-keystore.p12   #将PKCS#12格式转换成JKS格式 keytool -importkeystore -srckeystore client-keystore.p12 -srcstoretype pkcs12 -srcstorepass mypassword -destkeystore clientstore.jks -deststoretype JKS -deststorepass password456

    五、 RSA密钥使用场景

    5.1 HTTPS单向认证

    由于HTTP协议是明文传输,为了保证HTTP报文不被泄露和篡改,HTTPS通过SSL/TLS协议对HTTP报文进行加解密。

    简单来说,HTTPS协议要求客户端和服务端建立连接的过程中,首先进行会话密钥交换,然后使用该会话密钥对通信报文进行加解密。整个通信过程如下:

    1. 服务端通过4.1.4所示方法创建RSA证书server.crt和私钥server.key,并在WEB服务器中进行配置。
    2. 客户端与服务端建立连接,服务端向客户端发送证书server.crt。
    3. 客户端对服务端证书进行校验,并随机生成会话密钥,将通过服务端证书对会话密钥进行加密,传给服务端。
    4. 服务端通过server.key对加密后的会话密钥进行解密,获得会话密钥原文。
    5. 客户端通过会话密钥对HTTP报文进行加密,传给服务端。
    6. 服务端通过会话密钥对HTTP加密报文进行解密,获得HTTP报文原文。
    7. 服务端通过会话密钥对HTTP响应报文进行加密,返回给客户端。
    8. 客户端通过会话密钥对HTTP响应报文进行解密,获得HTTP响应报文原文。

    深入剖析 RSA 密钥原理及实践

    (图1. HTTPS单向认证)

    5.2 HTTPS双向认证

    5.1节描述的HTTPS场景是一个通用场景,整个过程只有客户端对于服务端的验证,即客户端拿到服务端的证书后,会对证书进行有效性验证,比如是否是CA签名的,是否仍处于有效期内等。这种单向验证在浏览器访问等场景中没有问题,因为这种服务设计目的就是对外数以万计的用户提供服务。但是在某些场景,比如说仅对特定企业、商户提供服务,服务端需要对客户端进行验证,通过验证的受信客户端才能正常。

    访问服务端时,就需要用到HTTPS双向认证。

    HTTPS双向认证的过程,就是在HTTPS单向认证的基础之上,增进服务端对客户端的认证。解决方案的思路就是,客户端保存客户端证书client.crt,但是客户端证书不是客户端自己签名或者CA签名,而是由服务端的root.key进行签名。在HTTPS双向认证过程中,客户端需要将客户端证书client.crt发送给服务端,服务端使用root.key进行验证无误后,方可进行后续通信;否则,该客户端即非受信客户端,服务端拒绝提供后续服务。

    具体通信过程如下所示:

    1. 服务端通过4.1.4所示方法创建RSA证书server.crt和私钥server.key,并在WEB服务器中进行配置。
    2. 客户端与服务端建立连接,服务端向客户端发送证书server.crt。
    3. 客户端对服务端证书进行校验,验证通过后继续后续流程;验证不通过则断开连接,流程结束。
    4. 服务端向客户端发送报文,请求客户端发送客户端证书。
    5. 客户端向服务端发送客户端证书。
    6. 服务端通过root.key对客户端证书进行验证,验证无误进行后续流程;否则断开连接,流程结束。
    7. 客户端随机生成会话密钥,将通过服务端证书对会话密钥进行加密,传给服务端。
    8. 服务端通过server.key对加密后的会话密钥进行解密,获得会话密钥原文。
    9. 客户端通过会话密钥对HTTP报文进行加密,传给服务端。
    10. 服务端通过会话密钥对HTTP加密报文进行解密,获得HTTP报文原文。
    11. 服务端通过会话密钥对HTTP响应报文进行加密,返回给客户端。
    12. 客户端通过会话密钥对HTTP响应报文进行解密,获得HTTP响应报文原文。

    可以看出,较于HTTPS单向认证过程,HTTPS双向认证过程在客户端验证服务端证书之后,在向服务端发送加密的会话密钥之前,会增加客户端向服务端发送客户端证书client.crt,服务端对该证书进行验证的过程。

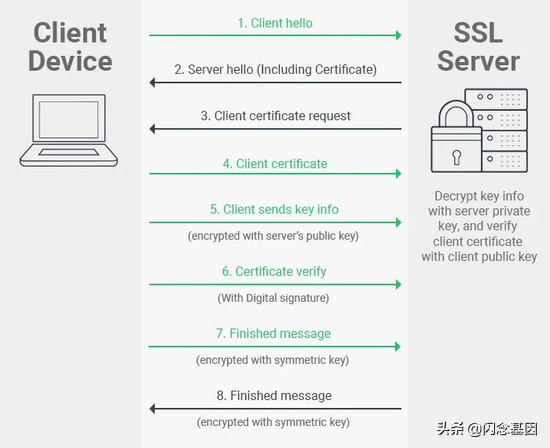

    深入剖析 RSA 密钥原理及实践

    (图2. HTTPS双向认证)

    5.3 MySQL开启 SSL

    MySQL提供SSL的原理,与HTTPS类似,不同之处在于MySQL提供的服务的对象不会是成千上万的普通用户,因此对于CA的需求并不高。

    因此实际CA证书通常都是服务端自己生成。

    与HTTPS类似,MySQL提供两种形式的SSL认证机制:单向认证和双向认证。

    5.3.1 MySQL的SSL单向认证

    (1)服务端配置文件:ca.crt, server.crt, server.key,其中server.crt由ca.crt签名生成。

    (2)客户端配置文件:ca.crt,ca.crt与服务端的ca.crt相同。

    (3)客户端生成JKS文件

    keytool -importcert -alias Cacert -file ca.crt -keystore truststoremysql.jks -storepass password123

    (4)通过jdbc字符串配置SSL选项和JKS文件

    verifyServerCertificate=true&useSSL=true&requireSSL=true&trustCertificateKeyStoreUrl=file:./truststoremysql.jks&trustCertificateKeyStorePassword=password123

    5.3.2 MySQL的SSL双向认证

    (1)服务端配置文件:ca.crt, server.crt, server.key, 其中server.crt由ca.crt签名生成。

    (2)客户端配置文件:ca.crt, client.crt, client.key, 其中ca.crt与服务端的ca.crt相同, client.crt由ca.crt签名生成。

    (3)客户端生成trustKeyStore文件

    keytool -importcert -alias Cacert -file ca.crt -keystore truststore.jks -storepass password123

    (4)客户端生成clientKeyStore文件

    keytool -importcert -alias Cacert -file ca.crt -keystore clientstore.jks -storepass password456

    (5)通过jdbc字符串配置SSL选项和JKS文件

    verifyServerCertificate=true&useSSL=true&requireSSL=true&trustCertificateKeyStoreUrl=file:./truststore.jks&trustCertificateKeyStorePassword=password123&clientCertificateKeyStoreUrl=file:./clientstore.jks&clientCertificateKeyStorePassword=password456

    关于MySQL的SSL认证更多细节可以参考:

  • www.howtoforge.com/tutorial/ho…
  • www.cnblogs.com/ccgood/p/13…
  • 附录A 不同格式的 ASN.1 编码

    A.1 pkcs#1

    A.1.1 公钥

    RSAPublicKey ::= SEQUENCE {     modulus INTEGER , -- n     publicExponent INTEGER -- e }

    A.1.2 私钥

    RSAPrivateKey ::= SEQUENCE {     version Version ,     modulus INTEGER , -- n     publicExponent INTEGER , -- e     privateExponent INTEGER , -- d     prime1 INTEGER , -- p     prime2 INTEGER , -- q     exponent1 INTEGER , -- d mod (p-1)     exponent2 INTEGER , -- d mod (q-1)     coefficient INTEGER , -- (inverse of q) mod p     otherPrimeInfos OtherPrimeInfos OPTIONAL }

    A.2 pkcs#8

    A.2.1 pkcs#8 公钥

    PublicKeyInfo ::= SEQUENCE {     algorithm AlgorithmIdentifier ,     PublicKey BIT STRING } AlgorithmIdentifier ::= SEQUENCE {     algorithm OBJECT IDENTIFIER ,     parameters ANY DEFINED BY algorithm OPTIONAL }

    A.2.2 pkcs#8 私钥

    OneAsymmetricKey ::= SEQUENCE {     version Version ,     privateKeyAlgorithm PrivateKeyAlgorithmIdentifier ,     privateKey PrivateKey ,     attributes [0] Attributes OPTIONAL ,     ...,     [[2: publicKey [1] PublicKey OPTIONAL ]],     ... } PrivateKey ::= OCTET STRING     -- Content varies based on type of key. The     -- algorithm identifier dictates the format of     -- the key.

    A.3 X.509

    A.3.1 X.509 证书

    Certificate ::= SEQUENCE {     tbsCertificate TBSCertificate ,     signatureAlgorithm AlgorithmIdentifier ,     signatureValue BIT STRING }   TBSCertificate ::= SEQUENCE {     version [0] EXPLICIT Version DEFAULT v1,     serialNumber CertificateSerialNumber ,     signature AlgorithmIdentifier ,     issuer Name,     validity Validity ,     subject Name,     subjectPublicKeyInfo SubjectPublicKeyInfo ,     issuerUniqueID [1] IMPLICIT UniqueIdentifier OPTIONAL ,         -- If present , version MUST be v2 or v3     subjectUniqueID [2] IMPLICIT UniqueIdentifier OPTIONAL ,         -- If present , version MUST be v2 or v3      extensions [3] EXPLICIT Extensions OPTIONAL         -- If present , version MUST be v3 }   Version ::= INTEGER { v1(0), v2(1), v3(2) }   CertificateSerialNumber ::= INTEGER   Validity ::= SEQUENCE {     notBefore Time,     notAfter Time }   Time ::= CHOICE {     utcTime UTCTime ,     generalTime GeneralizedTime }     UniqueIdentifier ::= BIT STRING   SubjectPublicKeyInfo ::= SEQUENCE {     algorithm AlgorithmIdentifier ,     subjectPublicKey BIT STRING }   Extensions ::= SEQUENCE SIZE (1..MAX) OF Extension   Extension ::= SEQUENCE {     extnID OBJECT IDENTIFIER ,     critical BOOLEAN DEFAULT FALSE ,     extnValue OCTET STRING         -- contains the DER encoding of an ASN.1 value         -- corresponding to the extension type identified         -- by extnID }
